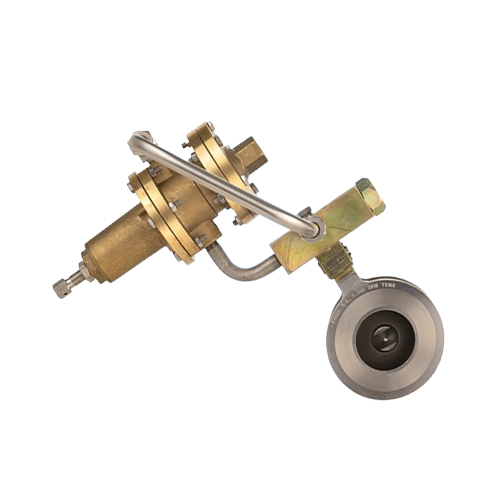

رگولاتور اکسیال

رگولاتور اکسیال

رگولاتور اکسیال یکی از پیشرفته‌ترین و کارآمدترین تجهیزات کاهنده فشار گاز در صنعت محسوب می‌شود. رگولاتور اکسیال با طراحی منحصربه‌فرد خود، جریان گاز را به صورت مستقیم و در امتداد محور (محوری) هدایت می‌کند که این امر افت فشار را به حداقل می‌رساند. در این رگولاتورها، برخلاف انواع معمولی که مسیر جریان گاز دارای زوایای ۹۰ درجه است، گاز بدون تغییر جهت ناگهانی عبور می‌کند که این ویژگی باعث کاهش قابل توجه نویز و افزایش ظرفیت عبوری می‌شود. به همین دلیل، رگولاتورهای اکسیال برای ایستگاه‌های تقلیل فشار شهری (CGS)، ایستگاه‌های تغذیه و ذخیره‌سازی گاز و مصارف صنعتی بزرگ، انتخاب اول مهندسان محسوب می‌شوند.

رگولاتور اکسیال با استفاده از یک آستین لاستیکی (Rubber Sleeve) به عنوان تنها قطعه متحرک اصلی، عملیات کاهش فشار را انجام می‌دهد. این آستین لاستیکی پیش‌بارگذاری شده، در اطراف دو بخش مخروطی از جنس استیل ضدزنگ (Valve Cage) قرار می‌گیرد و با باز و بسته شدن سطح مقطع جریان از طریق تغییر فشار پشت آستین، دبی گاز را تنظیم می‌کند. همچنین وجود مکانیزم بالانس (Counterbalanced Shutter) در این رگولاتورها باعث می‌شود تغییرات فشار ورودی تأثیر حداقلی بر فشار خروجی داشته باشد. در نتیجه، رگولاتورهای اکسیال دقت تنظیم بسیار بالایی (کلاس AC ۲.۵) دارند و در شرایط نوسانی شبکه، خروجی پایداری ارائه می‌دهند.

قیمت رگولاتور اکسیال

رگولاتور اکسیال به دلیل طراحی پیشرفته، استفاده از مواد اولیه مرغوب (آلیاژهای استیل ضدزنگ و آستین لاستیکی تقویت‌شده) و تکنولوژی ساخت پیچیده، قیمتی بالاتر از رگولاتورهای معمولی (استاندارد یا شیر فلکه‌ای) دارد. قیمت این محصولات تحت تأثیر عواملی مانند سایز اسمی (از DN ۲۵ تا DN ۳۰۰)، حداکثر فشار ورودی (تا ۱۰۰ بار)، محدوده فشار خروجی (از ۰.۱ تا ۸ مگاپاسکال) و برند سازنده (مانند Emerson/Fisher، Krom Schroder، Pietro Fiorentini و گازسوزان) قرار می‌گیرد. نوسانات ارزی و هزینه تمام‌شده قطعات وارداتی نیز تأثیر مستقیمی بر قیمت نهایی دارند. بنابراین، مدیران پروژه‌های صنعتی باید پیش از هر اقدامی، قیمت روز را از چند تأمین‌کننده معتبر استعلام بگیرند.

قیمت رگولاتورهای اکسیال به دلیل کاهش هزینه‌های جانبی مانند عایق‌کاری صوتی و سازه‌های سنگین، در بلندمدت کاملاً توجیه‌پذیر است. همچنین وجود گارانتی معتبر صنعتی و خدمات پس از فروش تخصصی (شامل آموزش راه‌اندازی و تعمیر و نگهداری) می‌تواند قیمت نهایی را ۲۰ تا ۳۰ درصد افزایش دهد. فروشندگان غیررسمی ممکن است قیمت پایین‌تری پیشنهاد دهند، اما معمولاً کالای تقلبی با رینگ‌های آب‌بندی نامرغوب عرضه می‌کنند که موجب نشت گاز و افت راندمان می‌شود. در نتیجه، پرداخت هزینه بیشتر برای خرید از یک نمایندگی رسمی، سرمایه‌گذاری هوشمندانه‌ای برای کارایی و ایمنی تأسیسات گازرسانی محسوب می‌شود.

خرید رگولاتور اکسیال

رگولاتور اکسیال را می‌توان از نمایندگی‌های رسمی شرکت‌های معتبر بین‌المللی فعال در ایران (مانند Emerson، Krom Schroder، Pietro Fiorentini) و همچنین برندهای داخلی معتبر مانند گازسوزان تأمین کرد. خرید این محصول معمولاً به صورت پروژه‌ای و با ارائه مستندات فنی کامل شامل محاسبات ظرفیت (Cv)، نقشه‌های ابعادی و گواهی‌های استاندارد (CE یا ISO) انجام می‌شود. پیش از خرید، حتماً به تطابق سایز (DN)، کلاس فشار (Class ۱۵۰ تا Class ۶۰۰)، جنس بدنه (چدن داکتیل یا استیل) و نوع اتصالات (فلنجی طبق استاندارد ANSI یا DIN) توجه فرمایید. همچنین دریافت فاکتور رسمی با ذکر شماره سریال و گارانتی، یکی از الزامات یک خرید مطمئن برای تجهیزات حساس ایمنی است.

خرید رگولاتور اکسیال برای کلیه ایستگاه‌های تقلیل فشار گاز شهری، پالایشگاه‌ها، پتروشیمی‌ها، نیروگاه‌ها و صنایع بزرگ فولاد و سیمان ضروری است. خرید آنلاین از وبسایت‌های تخصصی صنعتی نیز امکان‌پذیر است، اما معمولاً نیاز به استعلام فنی و ارسال مدارک پروژه دارد. برخی فروشندگان، خرید به همراه کیت یوتیلیتی (Utillity Kit) شامل فیلتر ورودی، شیرهای قطع اضطراری (Shut-off) و فشارسنج‌ها را با تخفیف ویژه ارائه می‌دهند. بنابراین، پیش از خرید، حتماً با کارشناسان فنی در مورد شرایط عملیاتی (دمای محیط، آلودگی گاز ورودی، رنج دبی مصرفی) مشورت کنید تا مدل مناسب (مانند سری ۳۰۰، ۶۰۰ یا FL) انتخاب شود.

فروش رگولاتور اکسیال

رگولاتور اکسیال به دلیل تخصصی بودن و کاربرد در پروژه‌های زیرساختی بزرگ، از گردش مالی ویژه و محدودی برخوردار است. فروشندگان عمده این محصول را به صورت سفارشی (Made-to-Order) به پیمانکاران نفت و گاز (مانند قرارگاه خاتم، صنایع نفت و گاز پارس و…) و شرکت‌های تأسیساتی بزرگ عرضه می‌کنند. فروش خرد آن معمولاً برای تعمیرات یا جایگزینی در ایستگاه‌های موجود انجام می‌شود و به دلیل حساسیت بالا، معمولاً نصاب معتبر و تأییدشده شرکت سازنده آن را نصب می‌کند. وجود کد رهگیری در پلاک (Tag Plate) و قابلیت رهگیری آنلاین، اعتماد را در زنجیره تأمین تجهیزات صنعتی افزایش داده است.

فروش رگولاتورهای اکسیال معمولاً در فازهای راه‌اندازی پروژه‌های پالایشگاهی و نیروگاهی (بهار و تابستان) بیشتر است، زیرا زمان تحویل این تجهیزات (Lead Time) معمولاً بین ۱۲ تا ۲۰ هفته است و باید هماهنگ با پیشرفت پروژه برنامه‌ریزی شود. فروش همراه با مشاوره فنی تخصصی در مورد نحوه نصب، راه‌اندازی اولیه (Setting)، تنظیم پیلوت و تست نشتی، یک مزیت رقابتی حیاتی برای شرکت‌های پخش محسوب می‌شود. فروش اینترنتی در این حوزه معمولاً به صورت دریافت درخواست (RFQ) انجام می‌شود و امکان مقایسه فنی دقیق بین برندها را فراهم می‌کند. در نتیجه، فروشندگان موفق با ارائه مستندات تست (Test Report) و گواهی کالیبراسیون، اعتماد مهندسان پروژه را جلب می‌کنند.

کاربرد رگولاتور اکسیال

رگولاتور اکسیال عمدتاً برای کاهش فشار گاز در ایستگاه‌های تقلیل فشار شهری (CGS: City Gate Station) که فشار گاز از خطوط انتقال سراسری (با فشار ۲۰۰ تا ۴۰۰ PSI) به خطوط توزیع شهری (با فشار زیر ۲۰ PSI) کاهش می‌یابد، کاربرد دارد. کاربرد اصلی دیگر آن در مجتمع‌های صنعتی بزرگ مانند پتروشیمی، فولاد مبارکه و نیروگاه‌های سیکل ترکیبی است که نیاز به دبی بسیار بالا (هزاران مترمکعب در ساعت) و ثبات فشار خروجی دارند. همچنین از رگولاتورهای اکسیال در ایستگاه‌های CNG (کاهش فشار گاز طبیعی فشرده) و خطوط تغذیه مجتمع‌های مسکونی عظیم با جمعیت بالا استفاده می‌شود. نصب این رگولاتورها به صورت سری (به عنوان مانیتور) متداول است تا در صورت خرابی رگولاتور اصلی، تأمین گاز قطع نشود.

کاربرد دیگر رگولاتور اکسیال در سوخت‌رسانی به کشتی‌ها (LNG Carrier) و صنایع هوایی و خودروسازی برای گازهای تکنولوژیک مانند هیدروژن و نیتروژن است. ساختار مدولار و تعداد قطعات کم این رگولاتورها (کمتر از ۵ قطعه اصلی) باعث شده تعمیر و نگهداری آن‌ها به مراتب ساده‌تر از رگولاتورهای پیستونی سنتی باشد. نهایتاً، کاربرد صحیح و انتخاب سایز مناسب (Sizing) رگولاتور اکسیال، باعث کاهش مصرف انرژی در ایستگاه‌های تقلیل فشار و حذف نیاز به سیستم‌های پیش‌گرمایش (Heater) در بسیاری از موارد می‌شود.

مشخصات فنی رگولاتور اکسیال

رگولاتور اکسیال دارای بدنه از جنس چدن داکتیل (GGG) یا فولاد ریخته‌گری (WCB/LCB) با پوشش رنگ اپوکسی یا گالوانیزه ضد خوردگی است. مشخصات فنی دقیق رگولاتورهای اکسیال شامل سایزهای اسمی از DN ۲۵ (۱ اینچ) تا DN ۳۰۰ (۱۲ اینچ)، حداکثر فشار ورودی تا ۱۰۰ بار (Class ۶۰۰) و محدوده فشار خروجی قابل تنظیم از ۰.۰۲ تا ۸ مگاپاسکال می‌باشد. دقت تنظیم فشار خروجی در این رگولاتورها طبق استاندارد کلاس AC ۲.۵ (یعنی خطای حداکثر ۲.۵ درصد) است و دمای کاری آن‌ها معمولاً بین ۲۰- تا ۶۰+ درجه سانتی‌گراد است. اتصالات ورودی و خروجی از نوع فلنجی طبق استانداردهای ANSI B16.5 یا DIN ۲۵۳۳ می‌باشد.

مشخصات فنی مهم دیگر شامل ضریب جریان بالای Cg (ظرفیت عبوری بالا) به دلیل طراحی مسیر مستقیم جریان، سطح صدای پایین (کمتر از ۷۰ دسی بل با نصب silencer داخلی)، و نوع محرک (Actuator) معمولاً از نوع دیافراگمی با دسترسی آسان است. رگولاتورهای اکسیال مدرن دارای سیستم پیلوت داخلی یا خارجی (Internal/External Pilot) و فیلتر قابل سرویس هستند. همچنین برخی مدل‌ها دارای نشانگر وضعیت باز و بسته شدن (Valve Position Indicator) بر روی محرک هستند که وضعیت رگولاتور را از فاصله دور نشان می‌دهد. بر این اساس، تطابق مشخصات فنی رگولاتور با شرایط عملیاتی (حداقل و حداکثر دبی، نوسانات فشار ورودی و دمای محیط) شرط اول یک طراحی درست در ایستگاه‌های گازرسانی است.

اجزای رگولاتور اکسیال

رگولاتور اکسیال از اجزای بسیار کم و در عین حال باکیفیتی تشکیل شده است که مهم‌ترین آن‌ها بدنه اصلی (Body) و آستین لاستیکی (Rubber Sleeve) است. اجزا دیگر شامل قفس استیل ضدزنگ (Cage) که دارای شیارهای V شکل است تا مشخصه جریان خطی (Equal Percentage) را ایجاد کند، و محرک پیلوت (Pilot Actuator) که شامل یک دیافراگم نسوز تقویت‌شده با پارچه (Fabric Reinforced Diaphragm) می‌باشد. همچنین در مسیر کنترل، یک فیلتر ورودی گاز (Filter)، رگولاتور کمک (Steering Regulator) و روزنه قابل تنظیم (Restrictor) وجود دارد که وظیفه تنظیم نرخ باز و بسته شدن (Response Time) را بر عهده دارند. اتصالات ورودی و خروجی نیز جزء جدانشدنی بدنه اصلی محسوب می‌شوند.

اجزای رگولاتور اکسیال به گونه‌ای طراحی شده‌اند که بدون نیاز به خارج کردن بدنه از روی خط لوله (In-line) قابل تعویض و سرویس هستند. آستین لاستیکی که تنها قطعه متحرک اصلی است، در دو حالت باز و بسته عمل می‌کند: فشار پشت آستین (Pst) و فشار ورودی (Pu)، آستین را به سمت قفس فشار می‌دهند و باعث بسته شدن می‌شوند؛ کاهش فشار پشت آستین (با هدایت گاز توسط پیلوت به خروجی) باعث باز شدن آستین و عبور گاز می‌شود. دیافراگم محرک نیز معمولاً از جنس NBR یا Viton با روکش تقویت‌شده است تا در برابر گاز طبیعی و LPG (گاز مایع) مقاوم باشد. در نتیجه، آگاهی از کیفیت اجزا و مواد اولیه، معیاری قابل اعتماد برای پیش‌بینی عمر مفید رگولاتور در شرایط سخت عملیاتی است.

ویژگی‌های رگولاتور اکسیال

رگولاتور اکسیال دارای ویژگی‌های منحصربه‌فردی مانند ساختار فشرده و طول کم (Short construction length) است که باعث می‌شود ایستگاه تقلیل فشار فضای کمتری اشغال کند. ویژگی دیگر آن، قابلیت نصب در هر موقعیتی (افقی، عمودی و حتی با زاویه) و بدون نیاز به خطوط لوله کشی طولانی است که هزینه نصب را به شدت کاهش می‌دهد. همچنین سیستم کنترلی دوگانه (Dual Control Loops) که هم به صورت داخلی و هم خارجی قابل تأمین است، باعث افزونگی (Redundancy) و افزایش ایمنی می‌شود؛ در صورت خرابی یک مدار، مدار دوم به طور خودکار عملیات تنظیم فشار را ادامه می‌دهد. این ویژگی‌ها باعث شده رگولاتور اکسیال به عنوان استاندارد طلایی در ایستگاه‌های گاز دنیا شناخته شود.

ویژگی‌های عملیاتی برجسته شامل صدای بسیار کم (تا ۱۰-۲۰ دسی بل کاهش نویز با وجود دیفیوزر داخلی)، افت فشار پایین و راندمان بالای انرژی است. همچنین قابلیت تعویض قطعات داخلی بدون استفاده از ابزار خاص و بدون جوشکاری (Bolt-in design) یکی از مهم‌ترین ویژگی‌های این محصولات است که زمان تعمیرات را از چند روز به چند ساعت کاهش می‌دهد. رگولاتورهای اکسیال معمولاً دارای گواهی SIL (Safety Integrity Level) برای استفاده در صنایع خطرناک و تأییدیه CE برای صادرات به اروپا هستند. به طور خلاصه، مجموعه این ویژگی‌ها، هزینه اولیه بالاتر این تجهیزات را نسبت به رگولاتورهای سنتی در پروژه‌های بلندمدت (۲۰ تا ۳۰ سال عمر مفید) کاملاً توجیه می‌کند.
