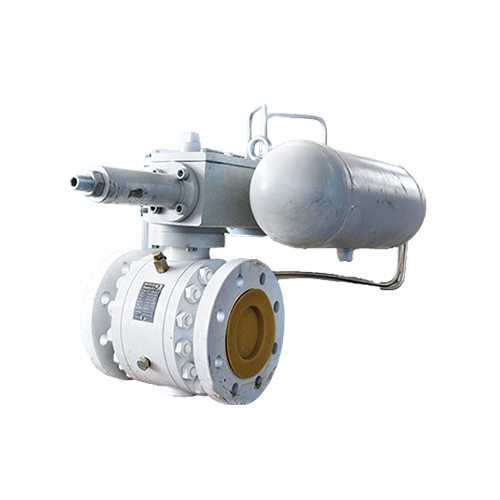

شاتاف ولو پنوماتیک

شاتاف ولو پنوماتیک

شاتاف ولو پنوماتیک یکی از حیاتی‌ترین تجهیزات ایمنی در سیستم‌های گازرسانی و سیالات تحت فشار محسوب می‌شود. شاتاف ولو پنوماتیک با عملکرد سریع و لحظه‌ای خود، در شرایط اضطراری مانند افزایش ناگهانی فشار یا جریان، مسیر سیال را به طور کامل مسدود می‌کند. این شیرها معمولاً به صورت Normally Open (NO) یا Normally Closed (NC) طراحی می‌شوند و با دریافت سیگنال پنوماتیک از سنسورهای فشار یا دما عمل می‌کنند. به همین دلیل، شاتاف ولوهای پنوماتیک نقش کلیدی در جلوگیری از انفجار، نشتی و حوادث خطرناک در ایستگاه‌های تقلیل فشار گاز و خطوط لوله صنعتی ایفا می‌کنند.

شاتاف ولو پنوماتیک با استفاده از فشار هوای فشرده (معمولاً ۳ تا ۸ بار) به عنوان نیروی محرکه، شیر را در حالت آماده به کار نگه می‌دارد. در صورت قطع شدن هوای کنترلی یا رسیدن فشار سیال به حد تنظیم شده (Set Point)، فنر داخلی شیر را به سرعت به حالت ایمن (بسته یا باز) هدایت می‌کند. این شیرها معمولاً به یک اگزوز سریع (Quick Exhaust) برای تخلیه آنی هوای محرک مجهز هستند تا زمان پاسخگویی به کمتر از یک ثانیه برسد. در نتیجه، شاتاف ولوهای پنوماتیک یکی از مطمئن‌ترین راه‌حل‌های ایمنی برای محافظت از تجهیزات پایین‌دست در برابر افزایش فشار مخرب هستند.

قیمت شاتاف ولو پنوماتیک

شاتاف ولو پنوماتیک به دلیل طراحی دقیق، استفاده از مواد باکیفیت (بدنه چدنی یا استیل ضدزنگ، دیافراگم‌های صنعتی و اتصالات پنوماتیک استاندارد) و تجهیز بهアクچویتور (Actuator) و لوازم جانبی مانند فیلتر رگولاتور، قیمتی بالاتر از شیرهای دستی معمولی دارد. قیمت این محصولات تحت تأثیر عواملی مانند سایز اسمی (از ½ اینچ تا ۱۲ اینچ)، کلاس فشار (از Class ۱۵۰ تا Class ۶۰۰)، جنس بدنه (چدن، فولاد یا استیل)، نوع عملکرد (Fail Close یا Fail Open) و برند سازنده (مانند Emerson، Krom Schroder، Pietro Fiorentini و برندهای معتبر داخلی) قرار می‌گیرد. نوسانات ارزی و هزینه تمام‌شده قطعات وارداتی (آکچویتورها و شیرهای برقی (Solenoid Valve) پنوماتیک) نیز تأثیر مستقیمی بر قیمت نهایی دارند. بنابراین، مدیران پروژه‌های صنعتی باید پیش از هر اقدامی، قیمت روز را از چند تأمین‌کننده معتبر استعلام بگیرند.

قیمت شاتاف ولوهای پنوماتیک معمولاً ۳۰ تا ۵۰ درصد بیشتر از نمونه دستی مشابه است، اما سرعت عمل و قابلیت اتصال به سیستم کنترل مرکزی (PLC) ارزش این تفاوت قیمت را کاملاً توجیه می‌کند. همچنین وجود گارانتی معتبر صنعتی و خدمات پس از فروش تخصصی (شامل آموزش نصب، کالیبراسیون و تعمیر) می‌تواند قیمت نهایی را ۲۰ تا ۳۰ درصد افزایش دهد. فروشندگان غیررسمی ممکن است قیمت پایین‌تری پیشنهاد دهند، اما معمولاً کالای تقلبی با دیافراگم‌های نامرغوب و آکچویتورهای غیراستاندارد عرضه می‌کنند که در شرایط بحرانی عمل نمی‌کنند. در نتیجه، پرداخت هزینه بیشتر برای خرید از یک نمایندگی رسمی، سرمایه‌گذاری هوشمندانه‌ای برای ایمنی و قابلیت اطمینان بلندمدت تأسیسات صنعتی است.

خرید شاتاف ولو پنوماتیک

شاتاف ولو پنوماتیک را می‌توان از نمایندگی‌های رسمی شرکت‌های معتبر بین‌المللی فعال در ایران (مانند Emerson، Krom Schroder، Pietro Fiorentini) و همچنین برندهای داخلی معتبر مانند گازسوزان تأمین کرد. خرید این محصول معمولاً به صورت پروژه‌ای و با ارائه مستندات فنی کامل شامل محاسبات سایز (Cv)، نقشه‌های ابعادی، دیاگرام عملکرد و گواهی‌های استاندارد (ATEX برای محیط‌های انفجاری، SIL برای سطح ایمنی) انجام می‌شود. پیش از خرید، حتماً به تطابق سایز (DN)، کلاس فشار، جنس بدنه و نوع اتصالات (فلنجی مطابق ANSI یا DIN)، همچنین ولتاژ و فشار هوای مورد نیاز آکچویتور (Solenoid Valve) توجه فرمایید. دریافت فاکتور رسمی با ذکر شماره سریال و گارانتی، یکی از الزامات یک خرید مطمئن برای تجهیزات حساس ایمنی است.

خرید شاتاف ولو پنوماتیک برای کلیه ایستگاه‌های تقلیل فشار گاز شهری (CGS)، پالایشگاه‌ها، پتروشیمی‌ها، نیروگاه‌ها، دیگ‌های بخار، کوره‌های صنعتی و هر سیستم پرفشاری که نیاز به قطع خودکار جریان در شرایط اضطراری دارد، ضروری است. خرید آنلاین از وبسایت‌های تخصصی صنعتی نیز امکان‌پذیر است، اما معمولاً نیاز به استعلام فنی (RFQ) و ارسال مدارک پروژه دارد. برخی فروشندگان، خرید به همراه کیت نصب کامل (شامل فیلتر رگولاتور (FRL Unit)، شیر برقی و اتصالات پنوماتیک) را با تخفیف ویژه ارائه می‌دهند. بنابراین، پیش از خرید، حتماً با کارشناسان فنی در مورد شرایط عملیاتی (دمای محیط، نوع سیال (گاز طبیعی، هوا، بخار)، فشار کاری و دبی ماکزیمم) مشورت کنید تا مدل مناسب انتخاب شود.

فروش شاتاف ولو پنوماتیک

شاتاف ولو پنوماتیک به دلیل تخصصی بودن و کاربرد در پروژه‌های زیرساختی بزرگ، از گردش مالی ویژه و محدودتری نسبت به شیرهای معمولی برخوردار است. فروشندگان عمده این محصول را به صورت سفارشی (Made-to-Order) به پیمانکاران نفت و گاز و شرکت‌های تأسیساتی بزرگ عرضه می‌کنند. فروش خرد آن معمولاً برای تعمیرات یا جایگزینی در ایستگاه‌های موجود انجام می‌شود و به دلیل حساسیت بالا، معمولاً نصاب معتبر و تأییدشده شرکت سازنده آن را نصب و راه‌اندازی می‌کند. وجود کد رهگیری روی پلاک (Tag Plate) و قابلیت رهگیری آنلاین اصالت، اعتماد را در زنجیره تأمین تجهیزات صنعتی افزایش داده است.

فروش شاتاف ولوهای پنوماتیک معمولاً در فازهای راه‌اندازی پروژه‌های پالایشگاهی و نیروگاهی (بهار و تابستان) بیشتر است، زیرا زمان تحویل (Lead Time) این تجهیزات معمولاً بین ۱۲ تا ۲۰ هفته است و باید هماهنگ با پیشرفت پروژه برنامه‌ریزی شود. فروش همراه با مشاوره فنی تخصصی در مورد نحوه نصب، اتصال به سیستم کنترل (PLC/DCS)، تنظیم میکروسوئیچ‌های موقعیت (Limit Switch) و تست عملکرد (Loop Test)، یک مزیت رقابتی حیاتی برای شرکت‌های پخش محسوب می‌شود. فروش اینترنتی در این حوزه معمولاً به صورت دریافت درخواست (RFQ) انجام می‌شود و امکان مقایسه فنی دقیق بین برندها را فراهم می‌کند. در نتیجه، فروشندگان موفق با ارائه مستندات تست کارخانه (Factory Acceptance Test) و گواهی کالیبراسیون، اعتماد مهندسان پروژه را جلب می‌کنند.

کاربرد شاتاف ولو پنوماتیک

شاتاف ولو پنوماتیک عمدتاً به عنوان یک وسیله ایمنی (Safety Shut-Off Valve) در خطوط لوله گاز طبیعی، هوای فشرده، بخار و سیالات قابل اشتعال کاربرد دارد. کاربرد اصلی این شیرها در ایستگاه‌های تقلیل فشار گاز شهری (CGS) است، جایی که به عنوان شیر قطع اضطراری قبل و بعد از رگولاتورها نصب می‌شوند تا در صورت افزایش فشار خروجی از حد مجاز (فشار بالا) یا کاهش فشار ورودی (فشار پایین)، مسیر گاز را به طور خودکار مسدود کنند. همچنین از این شیرها در مشعل‌های صنعتی (Burners) استفاده می‌شود تا در صورت خاموش شدن شعله یا قطع هوای دمنده (Fan)، مدار گاز را قطع نمایند و از انفجار جلوگیری کنند. نصب سری شاتاف ولوها (معمولاً دو شیر پشت سر هم به عنوان Safety Shut-Off Valve و Control Valve) در دیگ‌های بخار و کوره‌های صنعتی اجباری است.

کاربرد دیگر شاتاف ولو پنوماتیک در سیستم‌های پنوماتیک خطوط تولید کارخانجات است تا در صورت کاهش فشار هوای ورودی یا خرابی کمپرسور، مصرف هوای بخش‌های غیرضروری را قطع کرده و فشار را برای بخش‌های حیاتی حفظ کند. همچنین در تانکرهای حمل مواد شیمیایی و سوخت، از این شیرها به عنوان شیر ایمنی تخلیه بار (Emergency Shut-Off Valve) استفاده می‌شود که در صورت جدا شدن شلنگ یا آتش‌سوزی، با فعال شدن فیوزابل (Fusible Link) یا سیگنال پنوماتیک، مسیر جریان را مسدود می‌کنند. نهایتاً، کاربرد صحیح و انتخاب سایز مناسب شاتاف ولو پنوماتیک، تأخیر در بسته شدن را به حداقل رسانده (کمتر از ۱ ثانیه) و جان انسان‌ها و سرمایه‌های صنعتی را نجات می‌دهد.

مشخصات فنی شاتاف ولو پنوماتیک

شاتاف ولو پنوماتیک دارای بدنه از جنس چدن داکتیل (GGG)، فولاد ریخته‌گری شده (WCB/LCB) یا استیل ضدزنگ (SS304/SS316) با پوشش رنگ اپوکسی یا گالوانیزه ضد خوردگی است. مشخصات فنی دقیق شاتاف ولوهای پنوماتیک شامل سایزهای اسمی از DN ۱۵ (½ اینچ) تا DN ۳۰۰ (۱۲ اینچ)، کلاس فشار از Class ۱۵۰ تا Class ۶۰۰ (معادل PN ۱۰ تا PN ۱۰۰) و فشار کاری سیال تا ۱۰۰ بار می‌باشد. نوع عملکرد (Acting) بر اساس Fail Safe Position تعیین می‌شود: Fail Close (Spring to Close) برای کاربردهای ایمنی که باید در صورت قطع هوا شیر بسته شود و Fail Open (Spring to Open) برای کاربردهای تخلیه. محدوده دمای کاری معمولاً بین ۲۰- تا ۸۰ درجه سانتی‌گراد است و اتصالات ورودی و خروجی از نوع فلنجی طبق استانداردهای ANSI B16.5 یا DIN ۲۵۳۳ می‌باشد.

مشخصات فنی مهم دیگر شامل نوع آکچویتور پنوماتیک (معمولاً از نوع پیستونی یا دیافراگمی با کاسه فنر)، ولتاژ شیر برقی (Solenoid Valve) کنترل کننده (معمولاً ۲۲۰V AC یا ۲۴V DC)، و مصرف هوای کنترل (که در حالت عادی تقریباً صفر و فقط در لحظه سوئیچ هوا مصرف می‌کند). همچنین بسیاری از مدل‌ها دارای سوئیچ موقعیت (Limit Switch Box) برای ارسال سیگنال باز و بسته بودن شیر به اتاق کنترل (PLC) هستند. استانداردهای مرتبط با این شیرها شامل API 607 برای ایمنی در برابر آتش (Fire Safe) و ATEX برای محیط‌های انفجاری می‌باشد. بر این اساس، تطابق مشخصات فنی شاتاف ولو با شرایط عملیاتی (نوع سیال، فشار و دمای کاری، زمان پاسخگویی مورد نیاز و شرایط محیطی) شرط اول یک طراحی درست و ایمن در سیستم‌های صنعتی است.

اجزای شاتاف ولو پنوماتیک

شاتاف ولو پنوماتیک از دو جزء اصلی تشکیل شده است: بدنه شیر (Valve Body) که در تماس با سیال است و آکچویتور پنوماتیک (Pneumatic Actuator) که نیروی محرکه را تأمین می‌کند. اجزای داخلی بدنه شیر شامل دیسک (Disc) یا توپ (Ball)، سیت (Seat) از جنس PTFE یا NBR، ساقه (Stem) از جنس استیل ضدزنگ و آب‌بندی‌های (Seals) با درجه حرارت بالا می‌شود. آکچویتور پنوماتیک خود از اجزایی مانند پیستون (Piston) یا دیافراگم (Diaphragm)، کاسه فنر (Spring Chamber) با یک یا چند فنر مارپیچ، پورت‌های ورود و خروج هوا (Ports) و یک نشانگر موقعیت (Position Indicator) تشکیل شده است. همچنین یک شیر برقی (Solenoid Valve) سه‌راهه یا پنج‌راهه برای کنترل ورود و خروج هوا به آکچویتور، جزء جدانشدنی این مجموعه است.

اجزای شاتاف ولو پنوماتیک به گونه‌ای طراحی شده‌اند که در شرایط قطع برق یا هوای ابزاردقیق (Instrument Air)، شیر به حالت ایمن (Fail Safe) برود. در حالت Fail Close، هوای فشرده به پورت بالایی آکچویتور وارد می‌شود و پیستون را به پایین هل می‌دهد تا فنرها فشرده شوند و شیر باز می‌ماند. در صورت قطع هوا، فشار بالایی از بین رفته و فنرهای فشرده، پیستون را به بالا هل می‌دهند که باعث بسته شدن شیر می‌شود. شیر برقی کنترل نیز معمولاً با ولتاژ ۲۲۰ ولت AC کار می‌کند و در صورت قطع برق، بلافاصله مسیر خروج هوای آکچویتور را به اگزوز باز می‌کند تا تخلیه سریع انجام شود. در نتیجه، آگاهی از کیفیت اجزا و مواد اولیه (جنس فنرها، نوع دیافراگم و کیفیت شیر برقی)، معیاری قابل اعتماد برای پیش‌بینی عملکرد صحیح شاتاف ولو در شرایط بحرانی است.

ویژگی‌های شاتاف ولو پنوماتیک

شاتاف ولو پنوماتیک دارای ویژگی‌های منحصربه‌فردی مانند سرعت عمل بسیار بالا (زمان بسته شدن کمتر از ۱ ثانیه) و قابلیت اطمینان (Reliability) بالا در شرایط بحرانی است. ویژگی دیگر آنها، عملکرد Fail Safe (ایمن در برابر خطا) است که حتی در صورت قطع کامل برق و هوای ابزاردقیق، شیر به موقعیت ایمن خود (باز یا بسته) می‌رود. همچنین این شیرها قابلیت اتصال به سیستم‌های کنترلی پیشرفته مانند PLC و DCS را دارند و وضعیت خود (باز یا بسته) را از طریق سوئیچ‌های موقعیت (Limit Switches) به اتاق کنترل گزارش می‌دهند. این ویژگی‌ها باعث شده شاتاف ولوهای پنوماتیک به عنوان استاندارد اصلی ایمنی در کلیه صنایع نفت، گاز، پتروشیمی و نیروگاهی جهان شناخته شوند.

ویژگی‌های عملیاتی برجسته شامل جنس بدنه مناسب برای محیط‌های خورنده (با پوشش اپوکسی یا بدنه استیل)، دارای تأییدیه Fire Safe (مقاوم در برابر آتش) برای کاربردهای گاز طبیعی و سیالات قابل اشتعال، و قابلیت نصب در هر موقعیتی (افقی، عمودی و حتی با زاویه) است. همچنین گواهی SIL (Safety Integrity Level) برای استفاده در سیستم‌های ایمنی ابزاردقیق (SIS) از دیگر ویژگی‌های مهم این تجهیزات محسوب می‌شود. شاتاف ولوهای پنوماتیک معمولاً قابلیت سرویس و تعویض قطعات بدون خارج کردن بدنه از روی خط لوله (In-line Maintenance) را دارند که زمان توقف تولید را به حداقل می‌رساند. به طور خلاصه، مجموعه این ویژگی‌ها، هزینه اولیه بالاتر این تجهیزات را نسبت به شیرهای دستی و برقی در پروژه‌های حساس صنعتی (با عمر مفید بیش از ۱۵ سال) کاملاً توجیه می‌کند.
